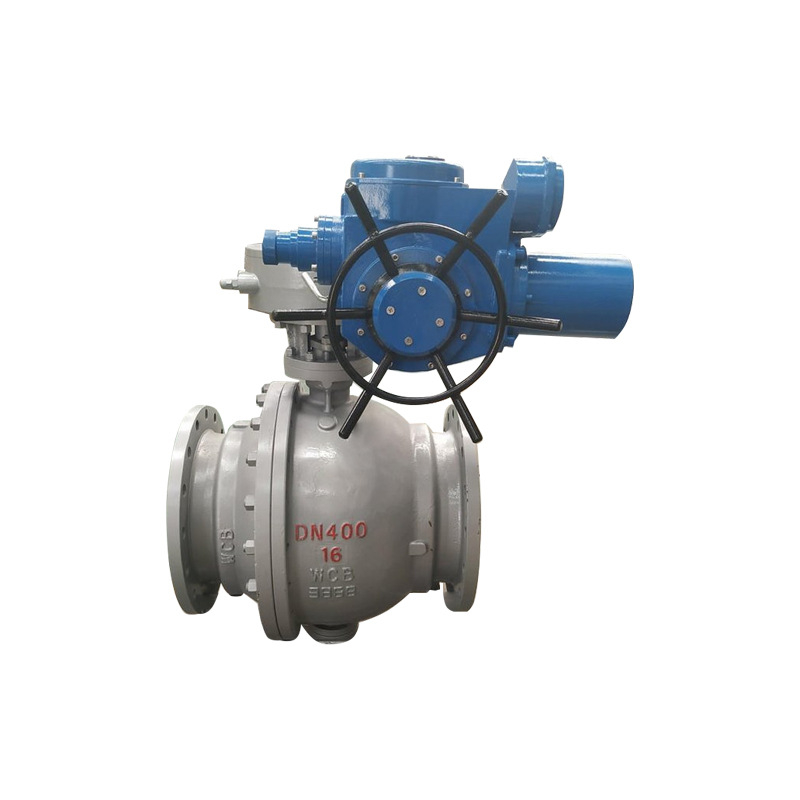

固定球閥是一種適用于高壓、大口徑管道系統的閥門，其核心特點在于球體通過上下閥桿與閥體剛性連接，閥座采用浮動設計，通過介質壓力推動密封圈壓緊球體實現雙向密封。以下從結構特點、性能優勢、應用領域、優缺點及選型安裝等方面進行詳細介紹：

一、結構特點

1.球體固定設計

-球體由上下軸承支撐并固定在閥體中，不會因介質壓力產生位移，降低了閥座的工作負荷，延長了密封壽命。

-球體旋轉90度即可實現全開或全關，操作迅速且方便。

2.密封結構

-雙向密封：閥座采用浮動設計，通過介質壓力推動密封圈壓緊球體，實現雙向密封。

-自動泄壓：當中腔壓力異常升高時，閥座后退脫離球體，自動泄壓，確保系統安全。

-緊急密封：配備注脂閥，可在密封失效時注入密封脂進行緊急密封。

3.防火與防靜電

-防火結構：符合API607標準，一旦發生火災，防火密封環可在密封圈燒毀時形成金屬與金屬密封，防止介質大量泄漏。

-防靜電裝置：將球體上積聚的靜電電荷導出，防止靜電火花引發事故。

4.雙阻塞與排放功能

-閥門處于全開或全關狀態時，上下游側的閥座阻斷流體，閥體中腔滯留物可通過排放閥排泄，便于系統維護。

二、性能優勢

1.密封性能可靠

-采用PTFE材料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧保證密封圈足夠的預緊力，即使在密封面磨損時，也能保證良好的密封性能。

2.操作穩定

-閥前流體壓力在球體上產生的作用力全部傳遞給軸承，轉矩小、閥座變形小，密封性能穩定、使用壽命長。

3.適用范圍廣

-通徑范圍從小到幾毫米，大到幾米，壓力等級從Class150到Class1500，溫度范圍從-196℃至350℃，適用于各種腐蝕性和非腐蝕性介質。

4.維護方便

-結構簡單，密封圈活動設計，便于拆卸更換，降低了維護成本。

三、應用領域

1.石油化工行業

-用于原油煉制、合成氨生產等高溫高壓介質輸送，確保系統安全穩定運行。

2.天然氣輸送

-適用于天然氣輸送管線，特別是在需要清掃管線的場合，結構簡單、體積小、重量輕，操作方便。

3.城市建設

-用于城市供水、供熱系統中流體的控制和分配，滿足大口徑管道的需求。

4.食品加工行業

-適用于清潔、無菌的工作環境，可用于流體食品的輸送和分配，滿足衛生要求。

5.化工、制藥、造紙等行業

-適用于各種酸、堿、鹽溶液等腐蝕性介質的控制，確保閥門的使用壽命和系統的安全穩定運行。

四、選型與安裝要點

1.參數匹配

-根據管路壓力、溫度選擇對應材質（如不銹鋼、合金鋼等）和壓力等級（Class150～Class1500）。

-確認公稱通徑，確保與系統兼容。

2.安裝規范

-水平安裝：固定球閥一般水平安裝，便于操作和維護。

-預留空間：大口徑閥門需預留安裝和維護通道，避免管線干涉。

-驅動方式：根據需求選擇手動、氣動、電動或電液聯動執行器，適配遠程控制或緊急關斷系統。

3.維護保養

-定期檢查：檢查密封件、閥腔清潔度及防火防靜電功能，確保閥門正常運行。

-潤滑保養：定期潤滑閥桿和軸承，減少摩擦，延長使用壽命。
